大連道盛TUF-2000D-TM-1-TC-1防爆式超聲波流量計用于防爆場合， 詳情咨詢：范海東18210318121（微信）

體    積：298×298×110mm

供電方式：AC220V或DC24V（可選）

防爆等級：DIIBT5

選擇安裝點是能否正確測量的關鍵，選擇安裝點必須考慮下列因素的影響：滿管、穩流、結垢、溫度、壓力、干擾。

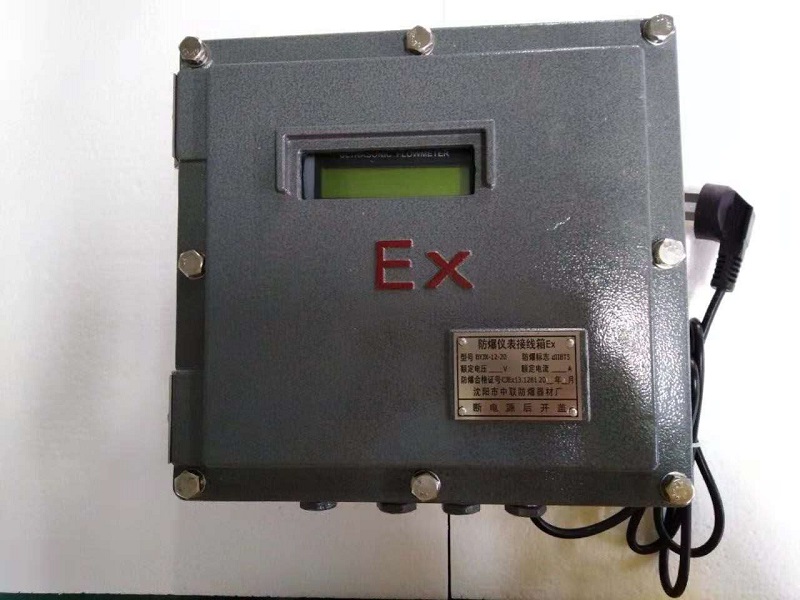

TUF-2000D-TM-1防爆式超聲波流量計

滿管

為保證測量精度和穩定性，測量點的流體必須充滿管段（否則測量值會偏大或者不能測量）。所以應滿足下列條件：

兩個傳感器應該安裝在管道軸面的水平方向上，在如圖2所示范圍內安裝，以防止上部有不滿管、氣泡或下部有沉淀等現象影響傳感器正常測量。

 TUF-2000D-TC-1防爆式超聲波流量計

  穩流

穩定流動的流體有助于保證測量精度，而流動狀態混亂的流體會使測量精度難以得到保證。

滿足穩流條件的標準要求：

1．管道遠離泵出口、半開閥門，上游10D，下游5D（D為外管徑）；

2．距離泵出口、半開閥門30D。

達不到穩流條件的標準要求，下列情況也可以嘗試測量：

1．泵出口、半開閥門和安裝點之間有彎頭或者緩沖裝置；

2．泵的入口、閥門的上游；

3．流體的流速為中、低流速。

（低流速：流速<1m/s；中流速：流速為1-2m/s；高流速：流速＞2m/s）

下列情況很難保證穩流，安裝時需慎重。

1．距離泵出口、半開閥門直管段不能保證10D，且沒有彎頭等緩沖裝置；

2．距離泵出口、半開閥門直管段不能保證10D，流速較高；

3．垂直向下流動，斜向下流動；

4．下游距離管道敞開出口處小于10D。

注：判斷穩流如有困難，可用便攜式超聲波流量計進行實際測量，觀察

    信號情況。
