對夾式超聲波流量計 TUF-2000SW-TM-1主要應用于自來水，電廠或者熱力公司循環水，要求
水質清澈，主要以地下水為基準。
基礎參數：
精度等級：1.0%
供電方式：220V交流電，或者8-36V直流電（二者選其一）。
輸出方式：RS485 或者 模擬量輸出4-20毫安模式。
流速范圍：0-±10m/s,正反向測量。
測量介質：清水、汽油、柴油、酒精、等單一均勻介質（密度為1左右，接近自來水）。
管道材質：主要以碳鋼（鐵管）、PVC塑料、小口徑PE管，（壁厚不能大于10毫米）。
（注意：還可接入三線制PT100作為超聲波熱量表）
傳感器參數：
名稱 型號 測量范圍 溫度范圍 尺寸 標準小型傳感器 TS-2 DN15-DN100 -30℃-90℃ 45x25x28mm 標準中型傳感器 TM-1 DN50-DN700 -30℃-90℃ 64x39x44mm 標準大型傳感器 TL-1 DN300-DN6000 -30℃-90℃ 97x54x53mm
名稱
型號
測量范圍
溫度范圍
尺寸
標準小型傳感器
TS-2
DN15-DN100
-30℃-90℃
45x25x28mm
標準中型傳感器
TM-1
DN50-DN700
64x39x44mm
標準大型傳感器
TL-1
DN300-DN6000
97x54x53mm
（注意：如果溫度過高可以選用耐高溫傳感器溫度范圍-30℃-160℃）

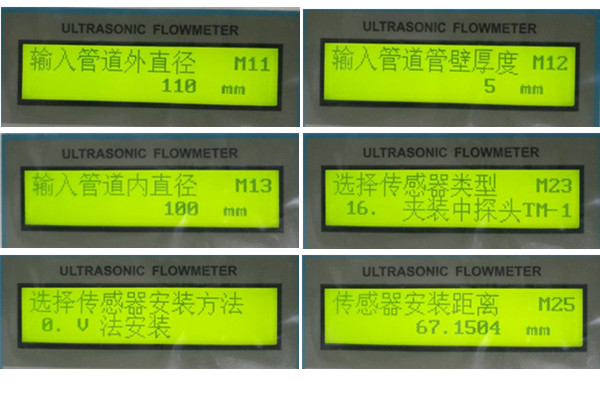

參數設置：
不論設置什么參數都先按菜單MENU按鍵然后輸入菜單號
參數設置順序依次為：MENU11、12、13（顯示）、23、24、25（顯示）
設置完畢任何參數后都需要按MENU26 顯示固化參數并總使用，再按2次ENT即
可保存。

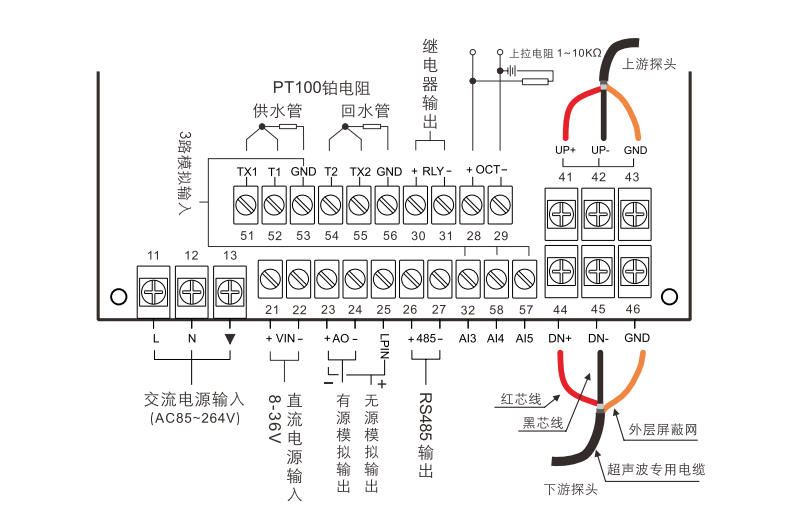

接線圖：
傳感器安裝：
通常DN200口徑以下用V法或者Z法都可以，50口徑以下建議V法安裝，
200口徑以上只能Z法。
選擇安裝為要求管道直管達到前十倍內直徑，比如DN100管，要求傳感器前端
直管為1000毫米。
選擇好安裝位置按照MUNU25提示距離67.1504mm安裝，距離只是提示，可以
前后移動位置調試
打磨安裝位置，在傳感器上涂抹耦合劑，粘貼在管道外壁即可
V法安裝圖示：
Z法安裝圖示
