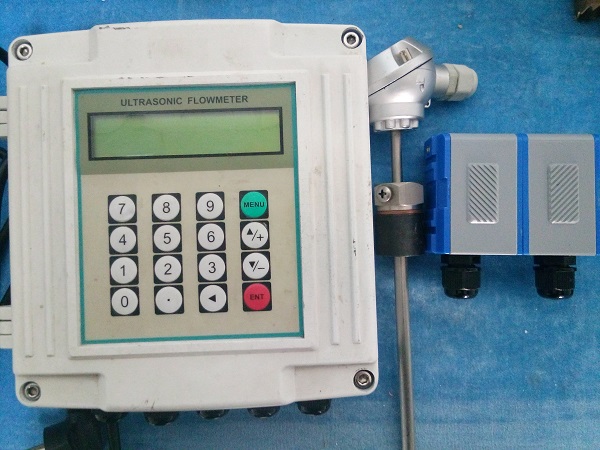

超聲波流量計由超聲波換能器、電子線路、流量顯現與累積體系組成。換能器在電信號的效果下發生超聲波輸出，并能夠?qū)⒔邮盏降某暡ㄐ盘栟D(zhuǎn)換為電信號。

依照設備方法，超聲波流量計能夠分為外夾式、內貼式、刺進式、便攜式4種類型。外夾式超聲波流量計換能器選用專用耦合劑固定在管道外，設備時不損壞管路，聲波的傳達路徑透過管道壁; 對于內貼式超聲波流量計，換能器是利用焊接、螺栓等方法固定在流道內壁上;刺進式超聲波流量計運用專用鉆孔設備在被測管道上開孔，流量計探頭經過鉆孔從流道外部刺進設備固定，處理了外夾式超聲波流量計在丈量結垢較厚的管道時不易接收到信號及長期丈量信號衰減的問題; 便攜式超聲波流量計合適移動丈量，常用于流量的標定。

依照聲道結構類型，超聲波流量計可分為單聲道超聲波流量計和多聲道超聲波流量計兩種。單聲道超聲波流量計是在被測流道上設備一對換能器構成一個超聲波通道。多聲道超聲波流量計是在流道上設備多對換能器，構成多個超聲波通道，綜合各聲道的結果求出流量。

2、超聲波流量計的選型

對于中小口徑管道和對丈量精度要求不高的途徑中流量的丈量，一般選用單聲道超聲波流量計; 對于大口徑管道和流態分布復雜的管渠中流量的丈量，一般選用多聲道超聲波流量計。水電站中利用超聲波流量計丈量水輪機過機流量時，一般選用多聲道超聲波流量計( 至少選用4聲道) 。

水電站中丈量機組過機流量和電站總流量時，宜選用內貼式或許外插式超聲波流量計，只要在業主有明確要求的情況下，才選用外夾式。水電站水輪發電機組蝸殼前的壓力鋼管口徑一般較大，在壓力鋼管上布置的超聲波流量計，如設備方位在壓力鋼管的埋管部位(非露出式流道)，超聲波流量計選用內貼式，換能器和電纜管管卡在壓力鋼管內壁經過焊接固定; 如設備方位在壓力鋼管的明管部位(露出式流道)，可結合壓力鋼管口徑巨細、精度要求、設備條件等要素，考慮選用刺進式或內貼式超聲波流量計。為便于設備，選用內貼式超聲波流量計時D至少為1.6m，選用外插式超聲波流量計時至少為0.8m(其間D為設備流道的圓形斷面直徑或許矩形斷面等效直徑) 。
