固定分體超聲波流量計廣泛應用于各種液體的長期在線測量，可以不用斷管、斷流安裝。
主機分為壁掛式、盤裝式、防爆式。傳感器分為外夾式、插入式、管段式。配接溫度傳感器可實現熱量測量即 超聲波熱量表

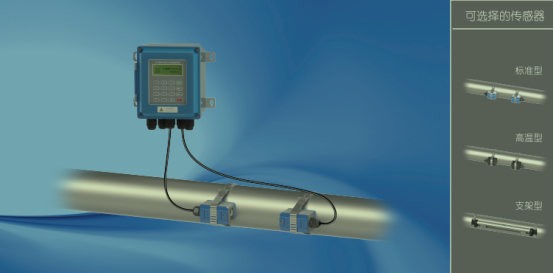

外夾傳感器
主機用于掛墻式安裝，應用于大多數非特殊要求的場合。
外夾式傳感器安裝在管道表面，選擇不同傳感器安裝口徑：DN15-DN6000
工作環境
|
|
主機 |
傳感器 |
|
防護等級 |
IP65 |
IP68 |
|
濕度 |
≤856%RH |
|
|
溫度 |
-20-60℃ |
-30℃-160℃ |
|
精度 |
±1% |
|
流速范圍 |
0-±10m/s,正反向測量 |
|
管道口徑 |
DN15-DN6000 |
|
流體溫度 |
-30℃-160℃ |
|
流體種類 |
水、海水、污水、酸堿液、酒精、啤酒、各種油類能夠傳導超聲波的單一均勻介質。 |
|
管道材質 |
鋼、不銹鋼、鑄鐵、銅、PVC管、鋁、玻璃鋼，等一切致密的管道，允許有襯里。 |
|
信號輸出 |
1路4-20mA電流輸出，阻抗0-1k 精度0.1% 1路OCT脈沖輸出，脈沖寬度6-1000ms 1路繼電器輸出 |
|
信號輸入 |
3路4-20mA輸入可做數據采集器連接三線制PT100鉑電阻，實現熱量測量 |
|
通訊接口 |
隔離RS485串行接口，支持MODBUS協議 |
|
數據存儲 |
SD卡定時存儲設定的參數及測量結果（選配） |
|
供電方式 |
DC8-36V或者AC85-264V |
標準外夾式傳感器
|
內置磁鐵，可以直接吸附在管道上 |
|
灌膠后防護等級IP68 |
|
規格齊全，測量口徑DN15-DN6000 |
|
溫度方位-30℃-90℃ |
|
名稱 |
型號 |
測量范圍 |
溫度范圍 |
尺寸 |
|
標準小型傳感器 |
TS-2 |
DN15-DN100 |
-30℃-90℃ |
45x25x28mm |
|
標準中型傳感器 |
TM-1 |
DN50-DN700 |
-30℃-90℃ |
64x39x44mm |
|
標準大型傳感器 |
TL-1 |
DN300-DN6000 |
-30℃-90℃ |
97x54x53mm |
高溫型外夾傳感器
|
內置磁鐵，可以直接吸附在管道上 |
|
灌膠后防護等級IP68 |
|
規格齊全，測量口徑DN15-DN6000 |
|
溫度方位-30℃-160℃ |
|
名稱 |
型號 |
測量范圍 |
溫度范圍 |
尺寸 |
|
標準小型傳感器 |
TS-2-HT |
DN15-DN100 |
-30℃-160℃ |
45x25x28mm |
|
標準中型傳感器 |
TM-1-HT |
DN50-DN700 |
-30℃-160℃ |
64x39x44mm |
|
標準大型傳感器 |
TL-1-HT |
DN300-DN6000 |
-30℃-160℃ |
97x54x53mm |

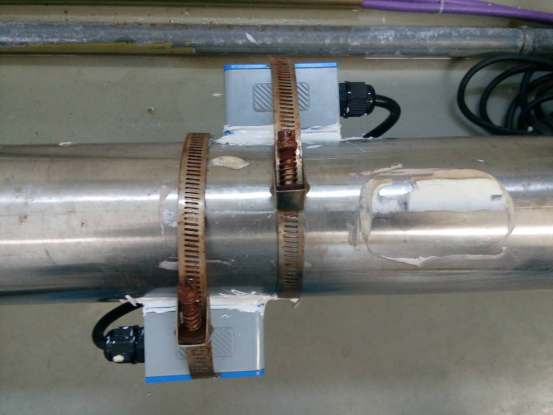

應用案例圖片
