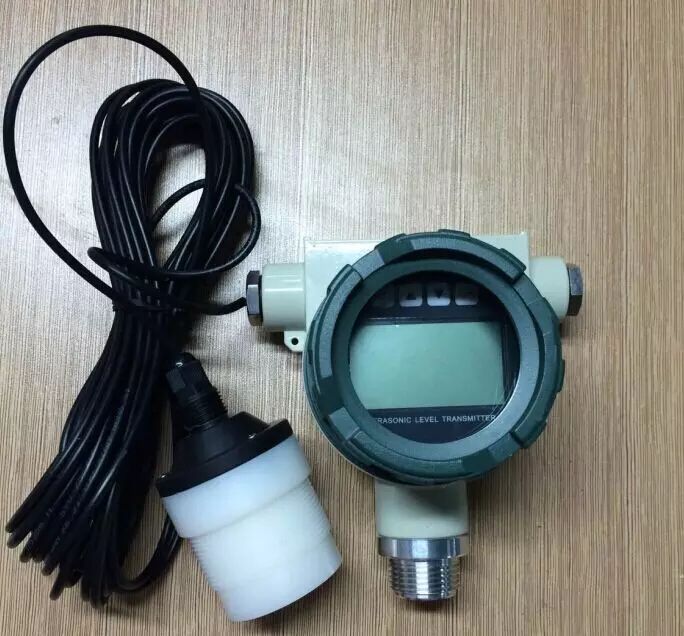

超聲波液位計開敞環境下一般采用支架安裝原理，用儀表自帶螺圈固定?；蛑苯釉诠揄敾蛏w子頂部安裝位置上開一個直徑60mm的圓孔，將儀表放入，然后將螺圈自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。如右圖所示，儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量空距H，儀表安裝高度TH減去測量空距H將得到當前液位L。儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。儀表盲區指儀表在探頭附近無法測量的區域，最高液位與探頭間距應大于盲區，例盲區為0.5m，則最高液位與探頭間距必須大于0.5m。如：量程：6米，盲區：0.45米，實際測量最高液位為：0~5.55米.探頭發波是個擴散過程，即有方向角，安裝時要注意，否則可能打到池壁的凸起物或渠道邊沿。

4.儀表安裝原則

探頭發射面到最低液位的距離，應小于選購儀表的量程。

探頭發射面到最高液位的距離，應大于選購儀表的盲區。

探頭的發射面應該與液體表面保持平行。

探頭的安裝位置應盡量避開正下方進、出料口等液面劇烈波動的位置。

若池壁或罐壁不光滑，儀表安裝位置需離開池壁或罐壁0.5m以上。

若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于150mm，長度0.45m～0.60m，垂直安裝，內壁光滑，罐上開孔應大于延伸管內徑。如罐內有攪拌、介質表面有漂浮物或泡沫，需要安裝管徑大于等于150mm導波管，且內壁光滑，垂直安裝至罐子底部。

技術指標

其它參數及設置方法

四．參數設置

1.  P01（液位標定）

    內部參數，必要時使用。

2.  P02（20mA設置）

      在儀表正常工作時按SET大約3秒鐘，出現0000，第一個0在閃動，將第一個0改為1，再按OK進入菜單。按▼鍵選擇P02即為20mA對應液位，如需修改，先按OK鍵，再按▲、▼進行修改，修改完畢，按下SET退出。按下▼鍵，出現P03，P03為4mA輸出電流設置，默認值為0，一般不需要修改。如需修改，方式同修改20mA一樣。

3.  P05（顯示模式設置）

進入P05菜單同上，在P05菜單中：1表示顯示液位高度，2表示顯示液位高度和溫度，3表示顯示空氣高度，4表示顯示高度和溫度。

4.  P07（響應速度）

選擇1：表示儀表反應很快;

選擇2：表示儀表反應快;

選擇3：表示儀表反應慢;

選擇4：表示儀表反應很慢;

此菜單根據現場情況不同，可以用OK鍵和▲鍵做出相應選擇。

5.  P08（電流測試）

    內部參數，無需設定。

6.  P09（放大靈敏度）

內部參數，無需設定。

5.安裝注意事項

儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。

電線、電纜保護管，要注意密封防止積水。

儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。

儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。

二．儀表調試（儀表在調試過程中不能移動儀表、斷電！）

1.按鍵說明

【SET】按SET大約3秒鐘，出現0000，第一個0在閃動，將第一個0改為1，再按OK鍵進入菜單；在設置時，按SET取消設置；設置完畢后，按SET鍵退出菜單。

【▲】： 上翻鍵和數字鍵。在菜單中，該鍵作為菜單的上翻鍵用，在更改數據時，該鍵做加法鍵用。

【▼】：下翻鍵。在菜單中，該鍵作為菜單的下翻鍵用，在更改數據時，該鍵做減法鍵用。

【OK】： 確認鍵，用于選擇菜單或更改數據數據時的移位鍵。

2.儀表現場快速標定步驟：

修改P06（探頭高度設置）菜單

P06菜單為探頭安裝高度設定，即探頭面到池底或罐底之間的垂直距離，也叫安裝高度，主要作為標定用。設定方法如下：按SET鍵大約3秒鐘，出現0000，第一個0在閃動，將第一個0按▲鍵改為1，再按OK進入菜單。按▼鍵翻至P06菜單界面，按OK鍵確認，再進行安裝高度設定。用▼鍵和▲鍵將數字更改為當前實際安裝高度值，（OK鍵移位）修改完畢后，按下SET，再按SET，退回到主界面即標定完成，此時儀表顯示數據即為當前實際液位或物位值。
