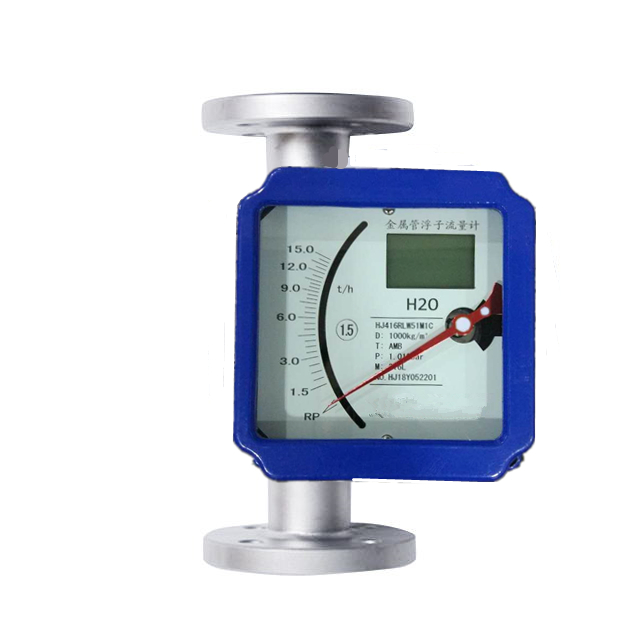

金屬管浮子流量計浮子在丈量管中，跟著流量的改變，將浮子向上移動，在某一方位浮子所受的浮力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積堅持必定。環隙面積與浮子的上升高度成正比，即浮子在丈量管中上升的方位代表流量的大小，改變浮子的方位由內部磁鐵傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。這就使得指示器殼體不好丈量管直接觸摸，因此，即使安裝限位開關或變送器，外表可用于高溫，高壓作業條件下。

特點

金屬管浮子流量計是工業自動化過程控制中常用的一種變面積流量丈量外表。它具有體積小，檢測規模大，使用方便等特點。它可用來丈量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量丈量。

1、鞏固的全金屬結構規劃型浮子流量計

2、選用獨立概念規劃的丈量管指示器

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料丈量體系

4、低壓力損失規劃

5．適用于小口徑和低流速介質流量丈量。

6．作業牢靠，維護量小，壽命長。

7．關于直管段要求不高。

8．較寬的流量比10：1。

9．雙行大液晶顯現，可選現場瞬時/累積流量顯現，可帶背光。

10．單軸活絡顯現。

11．非觸摸磁耦合傳動。

12．全金屬結構，適于高溫、高壓和強腐蝕性介質。

13．可選二線制、電池、交流供電方法。

14．帶有數據恢復，數據備份及掉電維護功用。

金屬管浮子流量計的流量檢測元件是由一根自下向上擴大的筆直錐形管和一個沿著錐管軸上下移動的浮子組所組成。

被測流體從下向上經過錐管和浮子構成的環隙時，浮子上下端發生差壓構成浮子上升的力，當浮子所受上升力大于浸在流體中浮子分量時，浮子便上升，環隙面積隨之增大，環隙處流體流速當即下降，浮子上下端差壓下降，作用于浮子的上升力亦跟著削減，直到上升力等于浸在流體中浮子分量時，浮子便穩定在某一高度。浮子在錐管中高度和經過的流量有對應關系。
