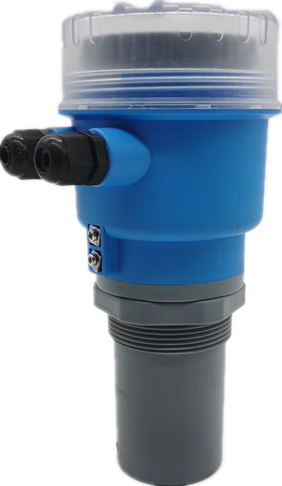

分體式防爆超聲波液位計1、本儀器包含多項自研的技術，具有全新的信號處理技術，具有安全、清潔、精度高、壽命長、安穩牢靠、設備維護便當、讀數簡捷等特色，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食物加工等作業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域

本儀器包含多項自研的技術，具有全新的信號處理技術，具有安全、清潔、精度高、壽命長、安穩牢靠、設備維護便當、讀數簡捷等特色，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食物加工等作業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。
本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS體系中，為工業的自動化運轉，供應實時的液位數據。
2、分體式防爆超聲波液位計具有如下特色：
安全
選用壓鑄鋁合金防水、防爆外殼；表面的防爆等級達到Ex d（ia）iaⅡBT4。
安穩牢靠
我們在電路設計時從電源部分起就選用高質量的模塊、要害元器件的收購挑選高安穩牢靠的器件，能夠直接代替國外進口表面。
精度高
我公司具有的聲波智能技術，使型超聲波液位計的精度大大提高，液位精度達到0.3％，能夠抗各種攪擾波。
故障率低、易設備、易維護
本儀器是一種非觸摸式表面，不跟液體直觸摸摸，因此故障率較低。表面供應多種設備辦法，用戶能夠通過本手冊進行表面標定。
多種防護
表面的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的維護功用。
3、技術指標
丈量規模：0～10m
盲 區：0.25m～0.6m
測距精度：0.3%
測距分辨率：1mm
壓 力：常壓
表面顯現：自帶LCD顯現液位或空間距離
模擬輸出：4～20mA
數字輸出：RS485、Modbus協議或定制協議
供電電壓：DC24V/AC220V，防雷設備內置
環境溫度：－20℃ ～ ＋60℃
防護等級：IP65
4、
1）BA－5專用電纜的長度應（分體機專用） ≤50米
2）超聲波液位儀到控制室的距離應 ≤1200米
3）給DC24V電源上電前后，請仔細檢查電源的極性，留心不要接反。
4）表面運用DC24V時，在表面上電后，表面電源輸入端的電壓不低于21V。
5）4～20mA輸出線的負載應小于500歐姆。
4-1表面設備辦法：
支架設備：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。
法蘭設備：設備時，先將法蘭固定在鐵板或盲板上，然后將表面固定在法蘭上。

4-2表面設備原則：
1）換能器發射面到液位的距離，應小于選購表面的量程。
2）換能器發射面到液位的距離，應大于選購表面的盲區。
3）換能器的發射面應該與液體表面堅持平行。
4）換能器的設備方位應盡量避開正下方進、出料口等液面有劇烈不堅定的方位，挑選在罐內液位比較安靜的當地。（這點用戶必定留心！！）
5）若池壁或罐壁不光滑，表面需脫離池壁或罐壁0.5m以上。
6）若換能器發射面到液位的距離小于選購表面的盲區，需加裝延伸管，延伸管的直徑要大于DN80，延伸管必定要與罐內液面堅持垂直，內壁要堅持光滑，特別是延伸管與罐體焊接處要光滑，罐的開口要大于延伸管的外徑，這樣延伸管與罐體焊接處就不會有毛刺和凸起物。
4-3設備留心事項：
1）表面外殼與大地牢靠相連。
2）電線、電纜維護管，要留心防止積水過多。
3）表面雖然本身帶有防雷器件，但表面在多雷地區運用時，在表面的進出線端其他設備專用的防雷設備。
4）表面在特別酷熱、冰冷的當地運用，即周圍環境溫度有可能超出表面的作業要求時，在液位儀周圍加設防高、低溫設備。
