單聲道管段式傳感器TUF-2000SW-DN100-DN200

更新：2019/11/21 15:13:11??????點擊：

品牌：???大連道盛儀表有限公司
型號：???TUF-2000SW-DN100

產品介紹

管段式超聲波流量計TUF-2000SW-DN100廣泛應用于各種液體的長期在線測量，可以不用斷管、斷流安裝。

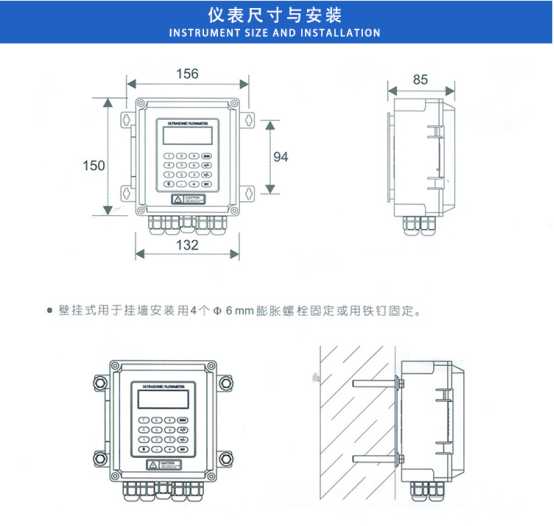

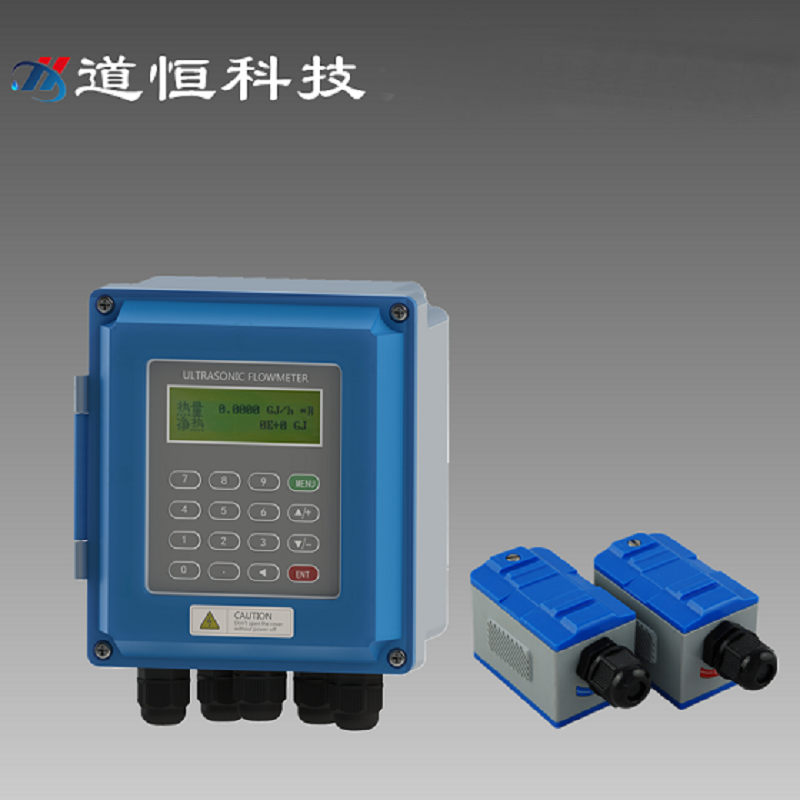

主機分為壁掛式、盤裝式、防爆式。傳感器分為外夾式、插入式、管段式。配接溫度

傳感器可實現熱量測量即超聲波熱量表

基本參數

精度	±1%
流速范圍	0-±10m/s,正反向測量
管道口徑	DN15-DN6000
流體溫度	-30℃-160℃
流體種類	水、海水、污水、酸堿液、酒精、啤酒、各種油類能夠傳導超聲波的單一均勻介質。
管道材質	鋼、不銹鋼、鑄鐵、銅、PVC管、鋁，等一切致密的管道，允許有襯里。

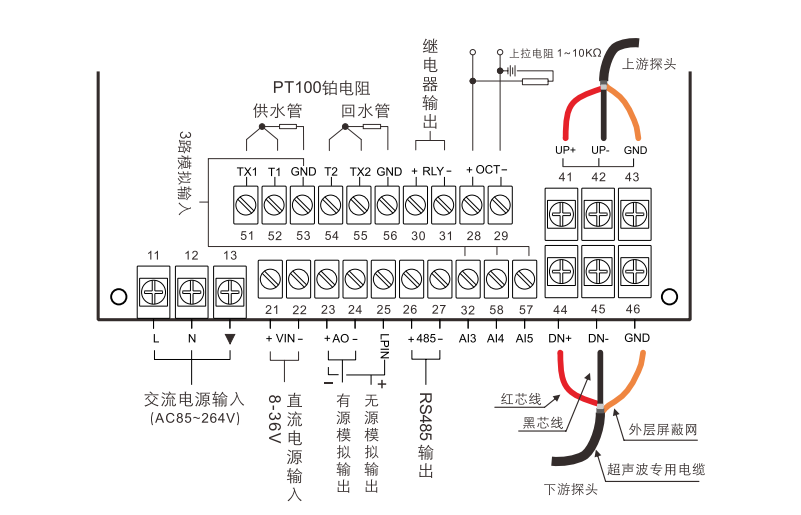

信號輸出	1路4-20mA電流輸出，阻抗0-1k 精度0.1% 1路OCT脈沖輸出，脈沖寬度6-1000ms 1路繼電器輸出
信號輸入	3路4-20mA輸入可做數據采集器連接三線制PT100鉑電阻，實現熱量測量
通訊接口	隔離RS485串行接口，支持MODBUS協議
數據存儲	SD卡定時存儲設定的參數及測量結果（選配）
供電方式	DC8-36V或者AC85-264V

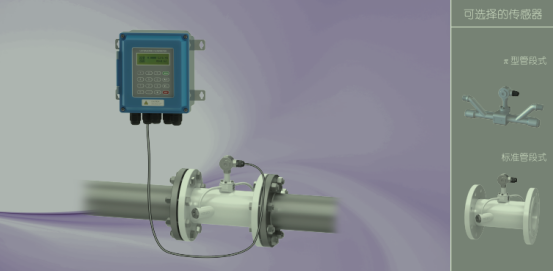

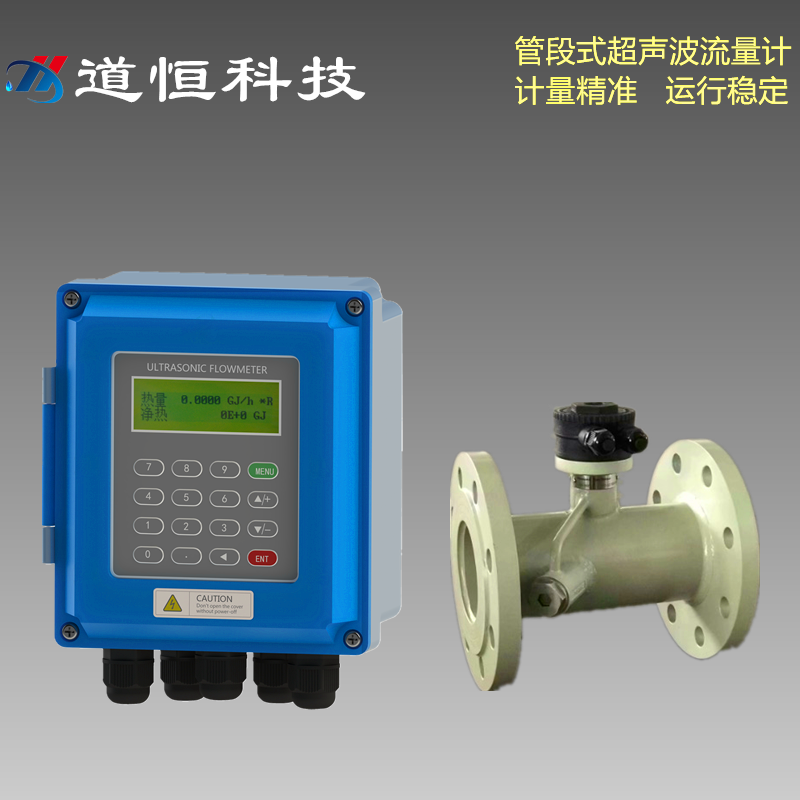

管段式傳感器

管段式超聲波流量計主要由主機和傳感器組成。DN15-DN32采用π型管安裝DN40以上為標準管段傳感器。

管段傳感器具有安裝簡單、始動流量低安裝精度高無壓損等優點。

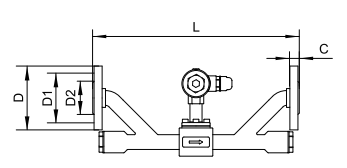

π型管段式傳感器

螺紋連接

公稱口徑(DN)	壓力等級(兆帕)	長度	連接螺紋	螺紋有效長度	連接螺紋標準
DN15	2.5	320	G3/B4	18	GB/T7307-2001
DN20	2.5	360	G1B	15
DN25	2.5	390	G11/4B	16
DN32	2.5	450	G11/2B	22.5

法蘭連接

公稱口徑（DN）	壓力等級	長度L	法蘭尺寸							法蘭標準
			外徑D	螺栓孔中心園直徑D1	螺栓孔直徑X數量Φxn	密封面直徑D2	法蘭厚度		螺栓規格
			外徑D	螺栓孔中心園直徑D1	螺栓孔直徑X數量Φxn	密封面直徑D2	C	F	螺栓規格
DN15	2.5	320	95	65	14x4	46	14	2	M12x50	GB/T9119-2000
DN20	2.5	360	105	75	14x4	56	16	2	M12x50
DN25	2.5	390	115	85	14x4	65	16	2	M12x60
DN32	2.5	450	140	100	18x4	76	18	2	M16x50

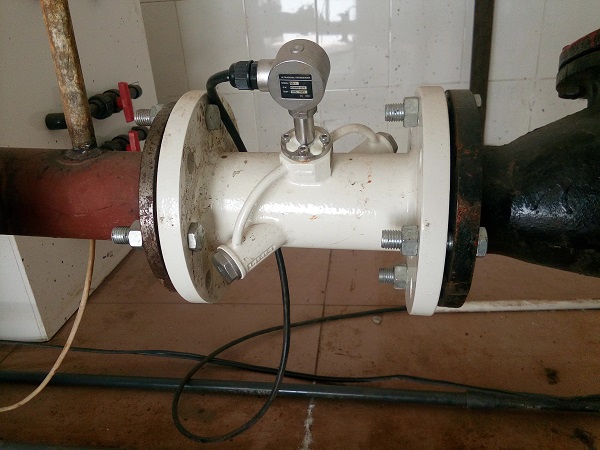

標準型管段傳感器

公稱口徑（DN）	壓力等級	長度L	法蘭尺寸							法蘭標準
			外徑D	螺栓孔中心園直徑D1	螺栓孔直徑X數量Φxn	密封面直徑D2	法蘭厚度		螺栓規格
			外徑D	螺栓孔中心園直徑D1	螺栓孔直徑X數量Φxn	密封面直徑D2	C	F	螺栓規格
DN40	1.6	300	150	110	18x4	84	18	2	M16x60	GB/T9119-2000
DN50	1.6	300	165	125	18x4	99	20	2	M16X70
DN65	1.6	300	185	145	18x4	118	22	2	M16X70
DN80	1.6	225	200	160	18x8	132	20	2	M16X70
DN100	1.6	250	220	180	18x8	156	22	2	M16X80
DN125	1.6	275	250	210	18x8	184	22	2	M16X80
DN150	1.6	300	285	240	22x8	211	24	2	M20X80
DN200	1.6	350	340	295	22x12	266	26	2	M20X90
DN250	1.6	450	405	355	26x12	319	28	2	M22X90
DN300	1.6	500	460	410	26x12	370	32	2	M22X90
DN350	1.0	550	500	460	23x16	428	28	4	M20X80	JB/T81-94
DN400	1.0	600	565	515	25x16	482	30	4	M22X90
DN450	1.0	700	615	565	25x20	532	30	4	M22X90
DN500	1.0	800	670	620	25x20	585	32	4	M22X90
DN 600	0.6	1000	780	725	30x20	685	36	5	M27X110
DN 700	0.6	1100	860	810	25x24	775	32	5	M22X90
DN800	0.6	1200	975	920	30x24	880	32	5	M27X100
DN900	0.6	1300	1075	1020	30x24	980	34	5	M27X100
DN1000	0.6	1400	1175	1120	30x28	1080	36	5	M27X110
