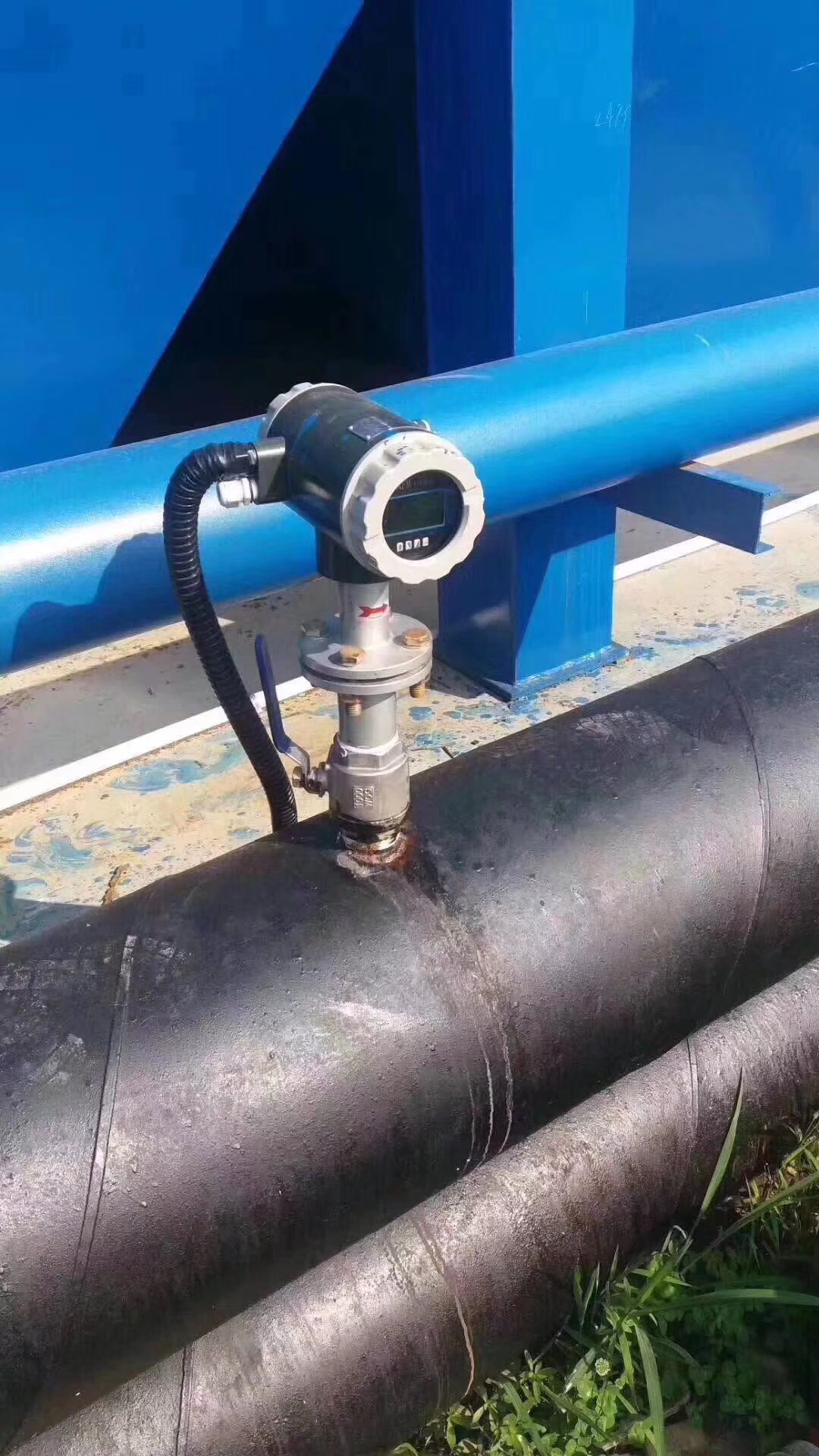

插入式電磁流量計

更新：2020/7/20 15:19:35??????點擊：

品牌：???唐山道恒科技有限公司
型號：???DHT

產品介紹

插入式電磁流量計是根據電磁感應定律研發制作的一款流量計，主要由顯示器和傳感器兩部分組成，通電后電磁線圈產生磁場，水流通過磁場后產生切割磁感線運動，從而可以測量出水流速，水流速乘以截面積等于流量，進而可以實現水計量，所以電磁選型比較容易只要是滿足導電率就可以選用電磁流量計。

插入式電磁流量計有什么特點：

傳感器組成簡單方便，無可動部件，無需拆裝零部件，安裝簡單。
電磁流量計的插入式結構可在低壓或帶壓情況下不停水方便地安裝、拆、卸。
測量精度不受被測介質的溫度、壓力、密度、粘度、電導率（只要電導率大于20μS/cm）等物理參數變化的影響。
傳感器幾乎無壓損失，避免了由于壓力造成的損失。
較一般電磁流量計的制造成本和安裝費用低。特別適于大中口徑管道流量測量，因為插入探頭直徑和長度需要一定的尺寸。
采用先進的低頻方波勵磁。零點穩定，抗干擾能力強，工作可靠。
流量測量范圍。被測量管道內的滿量程流速可以1m./s至15m./s任意設定，輸出信號與流量呈線性關系。
流量計不僅有4-20mA.DC標準電流輸出，和485輸出，同還有0-5Hz頻就率輸出，轉換器還可顯示瞬時流量和累積流量，及下、下限報警等功能。

插入式電磁流量計主要技術數據：

適于測量管道通徑：	100-2000mm
流速范圍：	0-10m/s
流量精確度：	滿量程流速 >1m./s時，±2.5%
被測介質導電率：	大于20μS/cm
工作溫度：	0~50℃
工作壓力：	1.6MPa
電極材料：	0Cr18Ni12Mo2Ti、哈氏合金C、鈦Ti、鉭等；
測量管（測量頭）材料：	尼龍，聚丙烯

插入式流量計口徑及流量的選擇

公稱通徑(mm)	可測量流量范圍（m3/h）	有效測量流量范圍（m3/h）
200	5.652～1356	33.912～1130.4
250	8.8313～2119	52.9875～1766
300	12.717～3052	76.302～2543
350	17.31～4154	103.86～3461
400	22.61～5425	135.65～4521
450	28.62～6867	171.68～5722
500	35.33～8478	211.95～7065
600	50.87～12208	305.2～10173
700	69.24～16616	415.4～13847
800	90.44～21703	542.6～18086
900	114.46～27468	686.7～22890
1000	141.3～33912	847.8～28260
1200	203.5～48833	1221～40694
1400	277～66467	1662～55389
1600	361.8～86814	2171～72345
1800	457.9～109874	2747～91562
